液晶拼接屏前維護式支架安裝流程
一、 安裝前準備

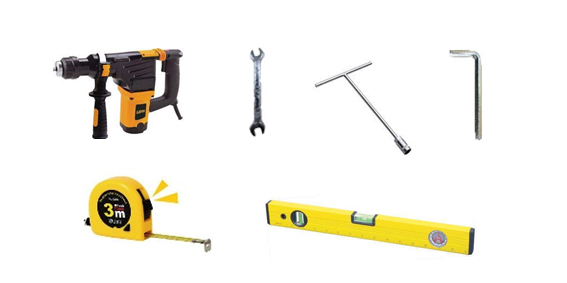

1、安裝工具:沖擊鉆,8和10厘鉆頭,卷尺,水平尺/水平儀,10厘套筒,扳手,內六角扳手,電腦等。

2、安裝材料:根據收貨清單查
二、前維護式支架安裝

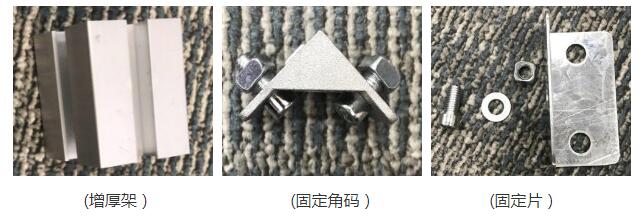

1、先組裝掛架,將增厚架和固定片安裝到背架的合適方位:

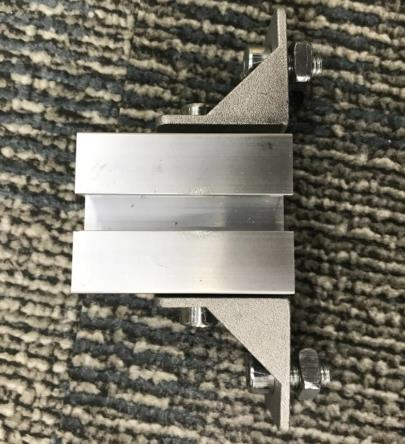

安裝步驟1:

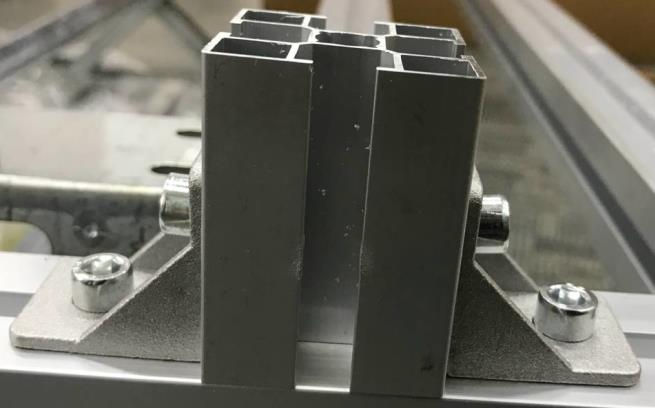

安裝步驟2:

安裝步驟3:

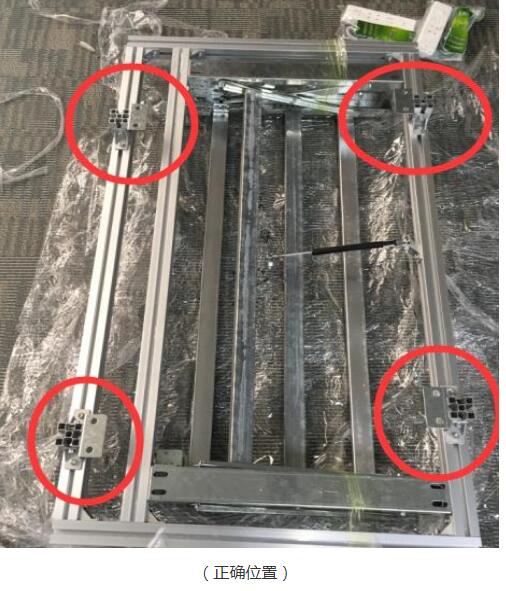

按以上步驟依次安裝好 4 個固定架,安裝完成后效果如下圖:

2、將前維護支架安裝固定到墻面
1)、采用卷尺測量每個拼接屏支架固定架之間的孔位,將對應的孔位在墻上采用沖擊鉆打孔,并核對孔位是否準確,如下圖示:

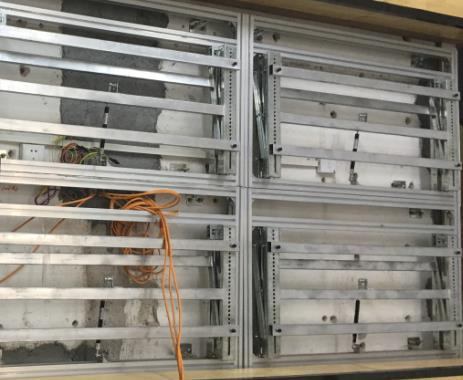

2)、依次并排安裝好對應的前維護支架,用配套的膨脹螺絲固定在墻面即可,如下圖示:

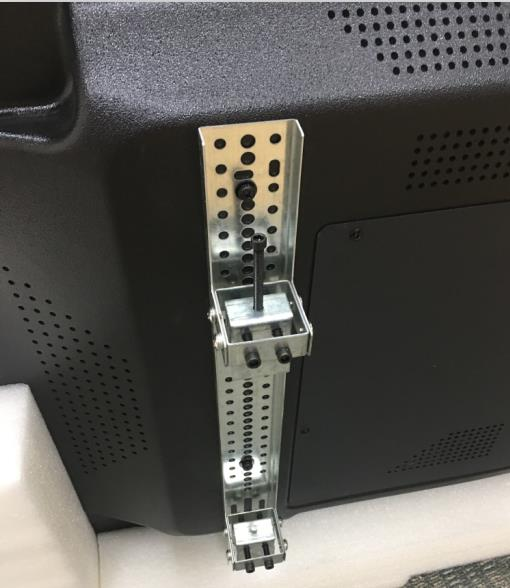

3)、安裝拼接屏背部掛架,如下圖:

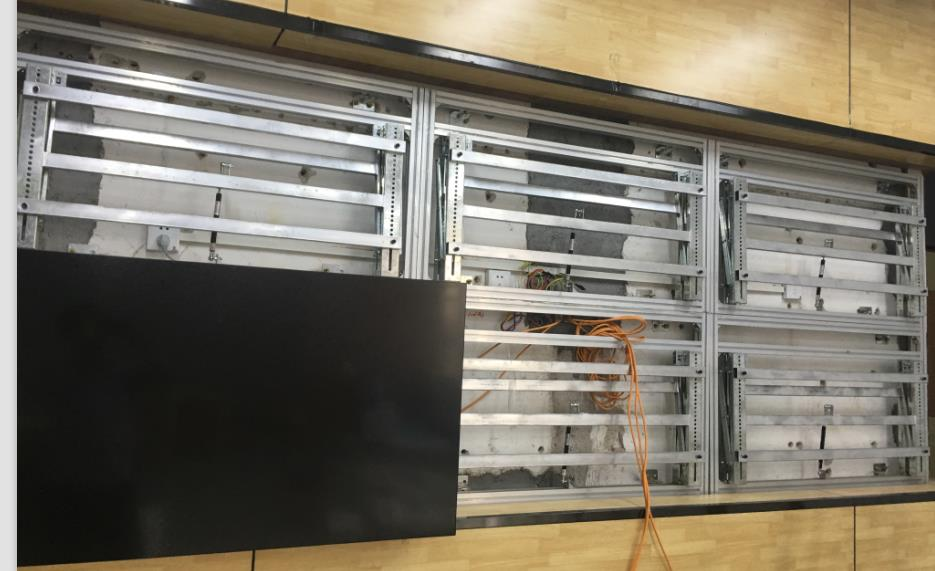

4)、依次將拼接屏放置在墻體前維護支架上,如下圖:

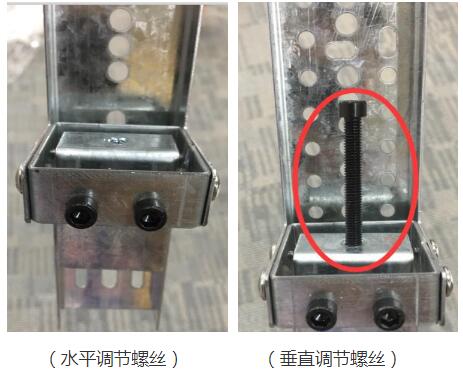

5)、使用位置調節螺絲調整屏幕水平和垂直位置,直至屏與屏之間在同一水平面上:

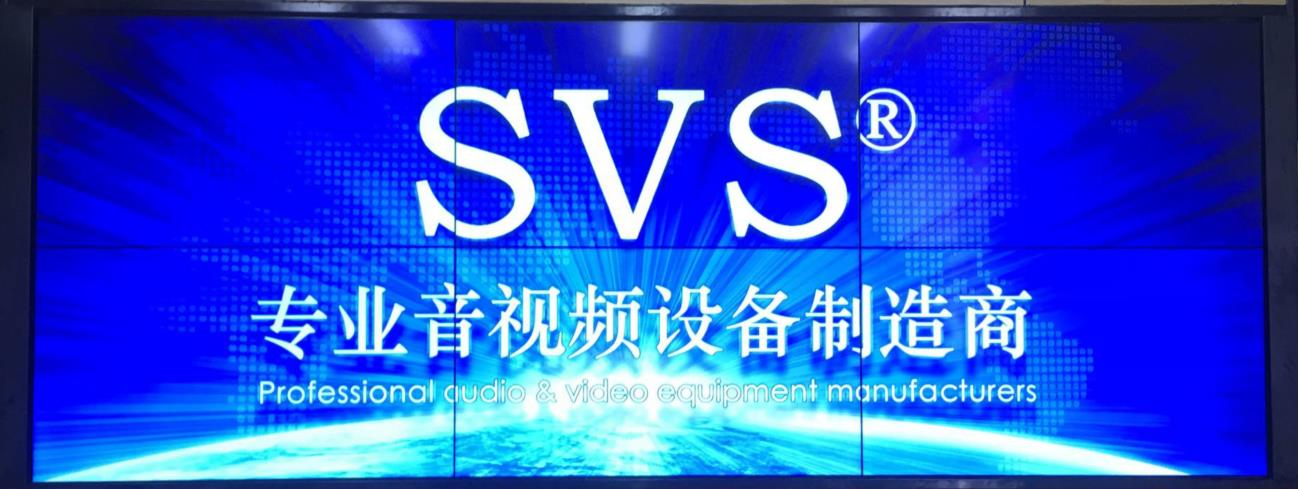

6)、安裝完成后效果如下圖:

三、注意事項

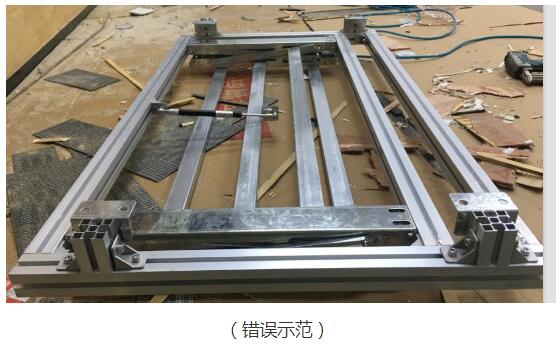

1、背架與墻體固定架的安裝位置要合適,要提前確定好墻面位置是否能安裝,避免安裝后無法在墻體打螺絲孔位和固定螺絲:

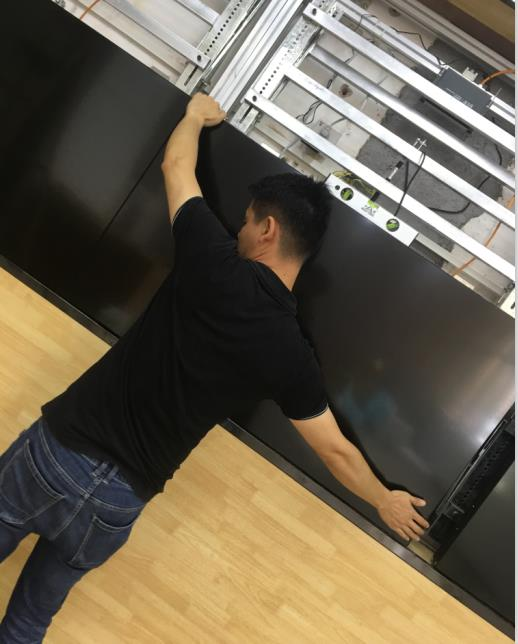

2、屏幕按壓方位

在微調屏幕位置時要注意采用對角位置按壓,并且確保在屏幕斷電冷卻的狀態下進行操作,避免在開機的時候因屏幕較軟造成屏幕損壞。
3、屏幕上架完第一排時即可接線調整水平和垂直的位置,將屏幕調整到最佳狀態時繼續上架下一排的大屏,依次接線調整到最佳位置即可。
4、所有屏幕安裝完成后,接入信號源到拼接屏,然后用電腦軟件進行屏幕色差細調到最佳狀態。
